Quand vous devez raccorder un portail, alimenter une dépendance ou préparer un futur branchement, le sujet ne commence pas par le câble. Il commence par le fourreau électrique, son diamètre, sa matière et sa pose. Un conduit mal choisi se bloque au tirage, s’écrase sous la terre ou complique toute évolution future.

Vous vous demandez peut-être pourquoi autant de précautions pour un simple tube ? Parce qu’en extérieur, la protection des câbles se joue avant l’enfouissement. Une bonne décision au départ évite souvent des travaux inutiles plus tard.

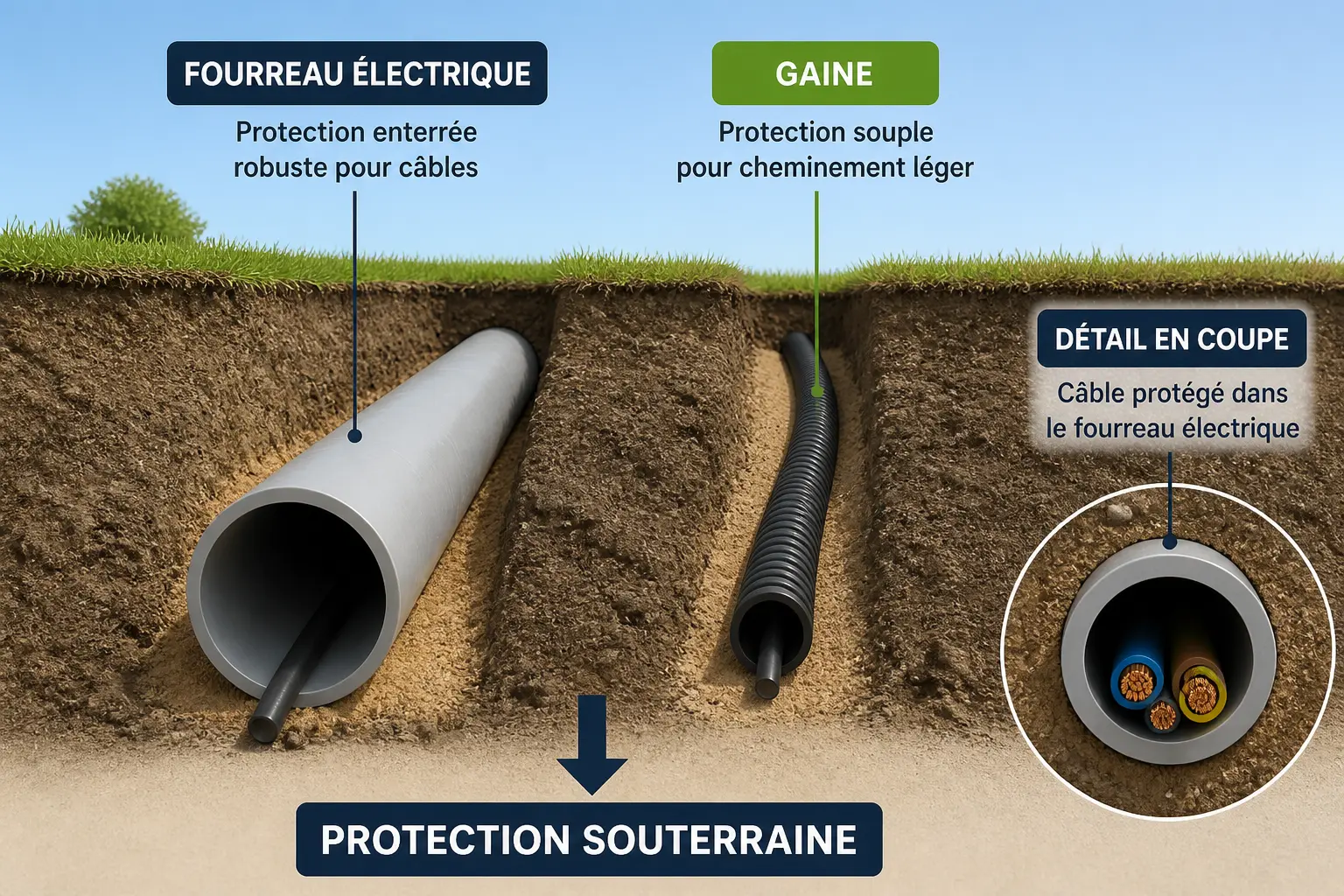

Qu’est-ce qu’un fourreau électrique et en quoi diffère-t-il d’une gaine ?

Le mot est employé à toutes les sauces dans les fiches produit, alors que les usages ne sont pas les mêmes. Pour un raccordement extérieur, vous devez surtout comprendre ce que protège le conduit, où il se pose et jusqu’où il peut encaisser les contraintes du terrain.

Clarifier les termes sans se tromper

Un fourreau électrique désigne, dans le langage courant, un conduit destiné à protéger un câble électrique, le plus souvent dans une tranchée ou un passage technique. Selon le cas, on parle aussi de gaine électrique, de gaine enterrée ou de fourreau enterré.

La différence tient surtout à la forme et à l’usage. La gaine ICTA est une gaine annelée, souple, pensée pour l’intérieur ou les zones protégées, alors que la gaine TPC est une gaine de protection mécanique conçue pour l’enfouissement.

Le saviez-vous ? Un tube rigide en PVC peut convenir à certains passages apparents ou techniques, mais il ne remplace pas toujours une gaine enterrée prévue pour encaisser l’écrasement du sol et l’humidité.

La fonction réelle du conduit

Le rôle d’un fourreau ne se limite pas à « faire passer un câble ». Il assure une protection mécanique contre les cailloux, les tassements de terre, les coups de pelle et les points de frottement. C’est ce qui rend le câble enterré durable et remplaçable.

En extérieur, le conduit doit aussi résister à l’humidité, aux variations de température et parfois aux UV si une partie reste en surface. Un câble électrique seul, même adapté, supporte mal les agressions directes du sol sans gaine de protection.

C’est là que la matière compte. Le PVC offre une rigidité utile dans certains usages, tandis que le polyéthylène des gaines TPC apporte une bonne souplesse et une résistance à l’écrasement bien adaptée aux tranchées.

Gaine, fourreau, tube flexible : le tri utile

Dans les rayons, les termes se croisent. Une gaine annelée désigne souvent une gaine souple, une gaine flexible ou un tube flexible. Pour un chantier extérieur, cherchez surtout la compatibilité avec l’enfouissement et la mention de conformité à la norme NF C 15-100.

La gaine ICTA reste pratique dans une maison, derrière une cloison ou dans un vide technique. La gaine TPC, elle, sert davantage pour un réseau électrique extérieur, un raccordement de dépendance ou une alimentation depuis le compteur électrique.

Honnêtement, la bonne question n’est pas « comment ça s’appelle ? ». C’est plutôt : ce conduit va-t-il subir un simple passage protégé, ou une vraie contrainte de terrain ?

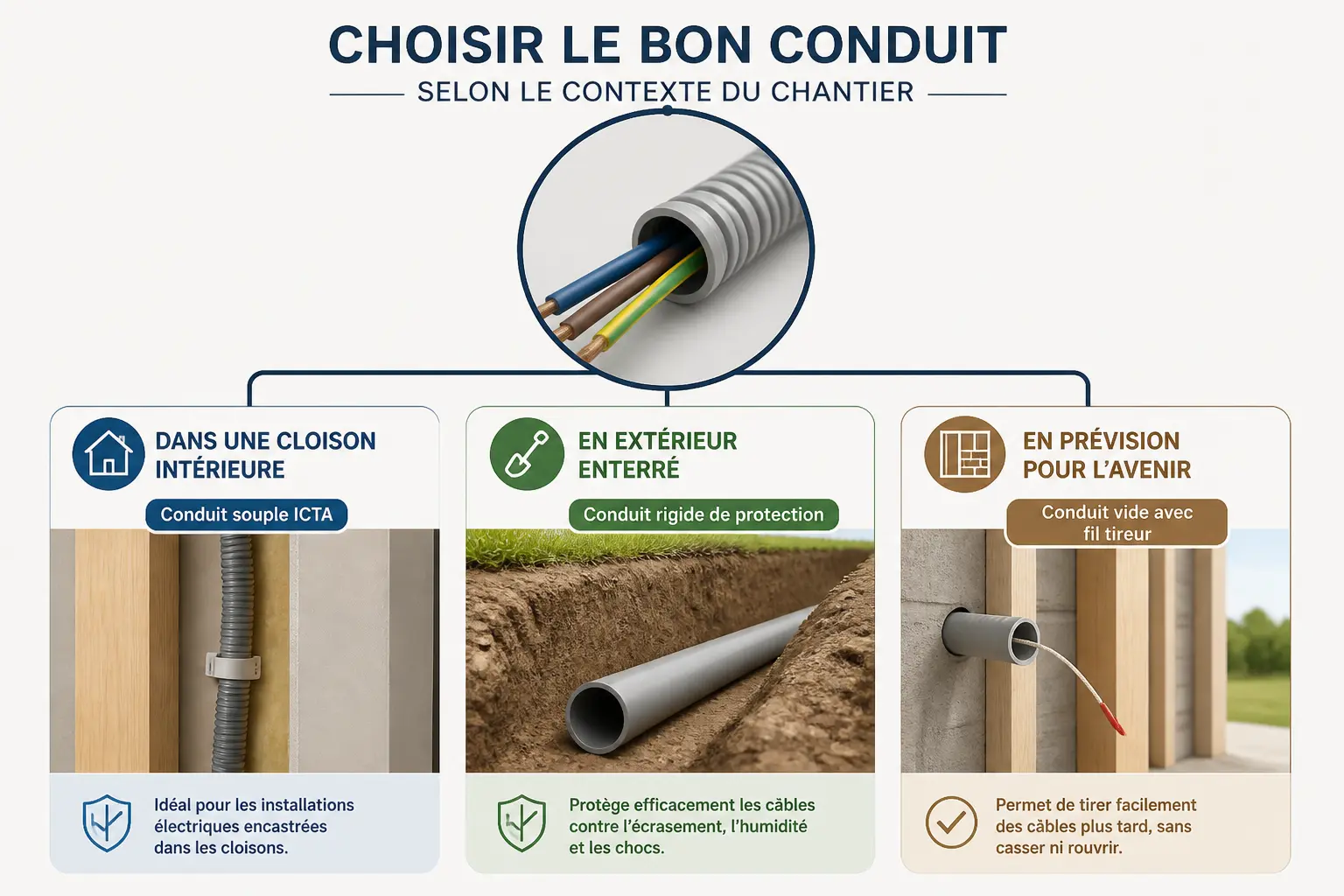

Selon le chantier, quel type de conduit choisir ?

Avant d’acheter, il faut regarder le trajet réel du câble. Intérieur, extérieur, apparent, enterré, évolutif ou non, chaque configuration appelle un conduit différent. Le surdimensionnement comme la sous-protection posent problème.

Intérieur ou extérieur : le premier tri

À l’intérieur, une gaine ICTA suffit souvent pour les circuits encastrés, les doublages ou les zones protégées. Elle facilite le passage de câble dans les cloisons et permet de remplacer un conducteur plus tard, à condition de ne pas sous-dimensionner le diamètre.

À l’extérieur, la logique change. Un fourreau TPC ou une gaine enterrée prend le relais dès qu’il faut traverser un jardin, une cour, une allée ou un terrain en terrassement. Le conduit doit alors encaisser l’environnement, pas seulement guider le câble.

Un branchement de portail, par exemple, peut débuter en intérieur puis sortir en façade avant de courir sous la pelouse. Dans ce cas, la partie enterrée et la partie apparente ne se traitent pas de la même façon.

Enterré, apparent ou en attente

Un conduit apparent dans un local technique n’a pas les mêmes contraintes qu’un fourreau placé sous 40 centimètres de terre. Pour le premier, le problème est surtout l’accessibilité. Pour le second, c’est la tenue à long terme.

La gaine enterrée doit garder son intégrité malgré les tassements et les reprises de terrain. Elle sert aussi de réserve pour un futur câble, une fibre, un second départ ou un changement d’usage. Vous prévoyez vraiment de ne jamais modifier votre installation ?

La couleur aide au repérage. Le fourreau rouge ou la gaine TPC rouge sont très courants pour les réseaux électriques, tandis que le fourreau vert ou la gaine TPC verte apparaissent selon les usages et les habitudes de chantier. La couleur ne remplace pas la lecture de la fiche technique, mais elle évite déjà pas mal de confusions.

Réseau simple ou évolutif

Pour un seul câble sur une courte distance, un conduit juste adapté peut suffire. Mais dès qu’il y a une possible évolution, il vaut mieux prévoir plus large. Un portail motorisé aujourd’hui, un éclairage de jardin demain, puis peut-être une pompe ou un compteur secondaire plus tard.

Le risque du conduit trop juste est connu : le câble passe au millimètre, le tirage accroche, et toute évolution devient pénible. À l’inverse, un conduit surdimensionné coûte plus cher et demande plus de préparation, sans toujours être utile.

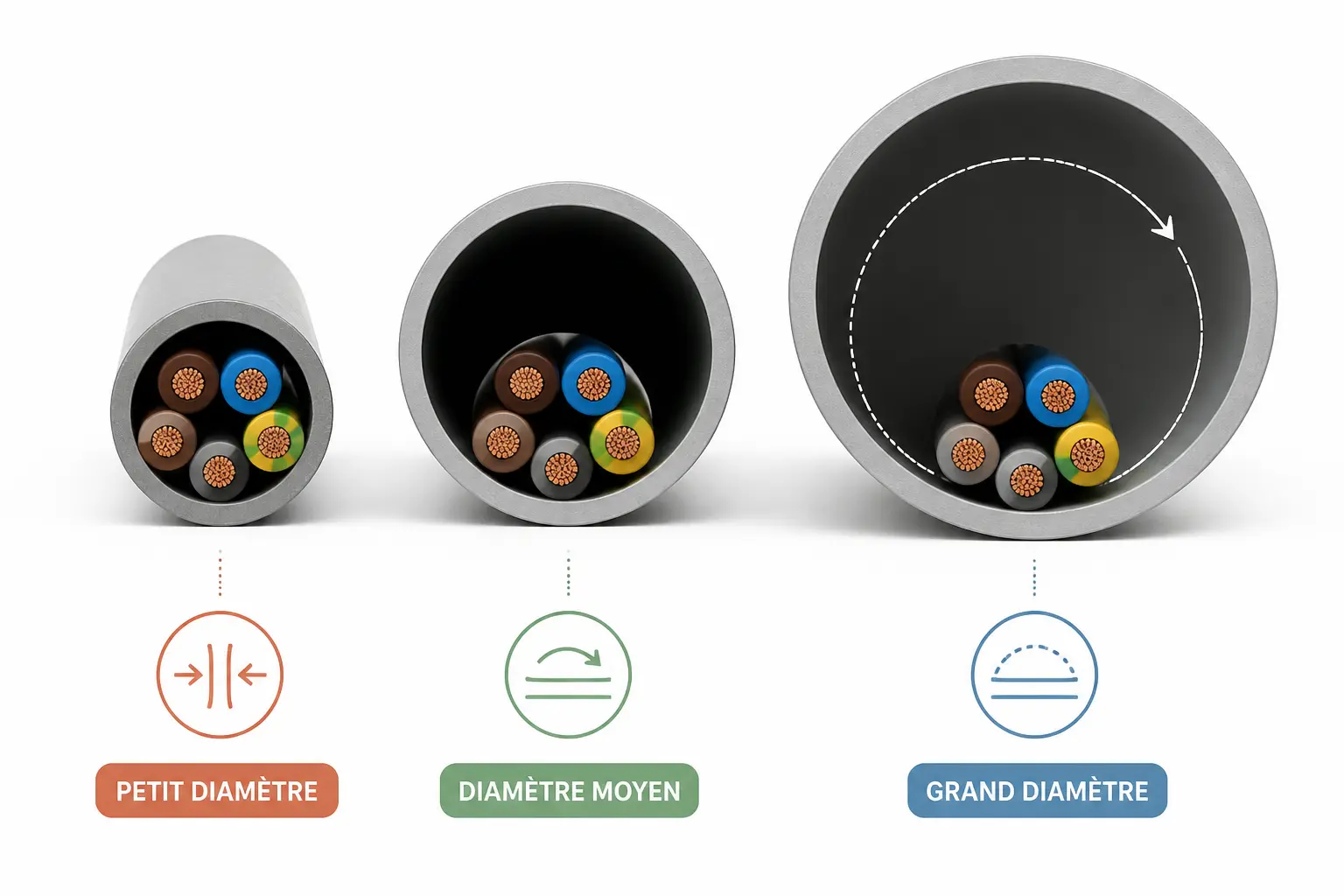

Quel diamètre choisir pour laisser passer les câbles sans erreur ?

Le diamètre est le point qui fait trébucher beaucoup d’achats. Trop petit, le tirage devient difficile et la chaleur circule moins bien. Trop grand, le coût grimpe et la pose demande davantage de soin.

Repères utiles selon le besoin

Pour un câble électrique seul, les petits diamètres peuvent suffire sur un passage court. Dès que vous multipliez les conducteurs, les coudes ou les longueurs, il faut monter en section pour garder un passage de câble fluide.

Le tableau ci-dessous donne des repères simples pour les diamètres les plus courants. Il ne remplace pas la fiche du fabricant ni le calcul lié au nombre de conducteurs, mais il aide à éviter les erreurs de base.

Les longueurs de couronne comptent aussi. Une longueur 25 m convient souvent à un petit chantier, une longueur 50 m couvre un jardin standard, et une longueur 100 m devient utile sur des parcelles plus grandes ou pour limiter les raccords.

Le bon diamètre pour le bon tirage

Le diamètre 40 mm attire souvent parce qu’il paraît compact et économique. Mais un conduit trop serré peut bloquer un câble rigide ou rendre l’ajout d’un second conducteur très pénible, surtout avec des coudes.

Le diamètre 63 mm reste, dans beaucoup de projets résidentiels, un point d’équilibre intéressant pour un fourreau électrique extérieur. Il laisse une marge raisonnable sans transformer le chantier en gros œuvre inutile.

Au-delà de 90 mm, on entre dans des logiques de réseau plus large, de branchement principal ou de réserve importante. Ce n’est pas excessif par principe, mais il faut que le besoin le justifie. Sinon, vous payez du vide.

Longueur, réserve et évolutivité

Acheter juste la longueur de la tranchée est rarement une bonne idée. Il faut compter les pertes, les remontées en façade, les entrées dans le local technique et une marge pour le tirage.

Le câble électrique ne traverse pas toujours la gaine d’un seul geste. Un tire-fil ou une aiguille de tirage facilite la pose, mais seulement si le conduit n’est ni trop long ni trop rempli. Plus le fourreau est serré, plus la manœuvre devient délicate.

Normes, profondeur et sécurité : ce que la pose impose vraiment

La pose d’un fourreau enterré ne se résume pas à creuser et reboucher. La norme NF C 15-100 donne des repères de sécurité, tandis que le terrain impose ses propres contraintes de profondeur, de protection et de signalisation.

La norme NF C 15-100 en pratique

La NF C 15-100 encadre les installations électriques basse tension dans les logements et leurs dépendances. Pour un conduit enterré, elle rappelle surtout l’exigence de protection des câbles, de continuité du réseau et de sécurité des personnes.

Concrètement, cela signifie que le fourreau électrique doit être adapté à l’usage, correctement posé et repérable. Le conduit ne doit pas être laissé à nu dans une tranchée improvisée, ni écrasé par un remblai mal préparé.

Le raccordement au compteur électrique ou au tableau principal peut aussi exiger des vérifications plus strictes. Dès qu’il y a une alimentation fixe, un branchement extérieur durable ou un point de livraison, la conformité ne se traite pas à l’approximation.

Profondeur d’enfouissement et protection

La profondeur d’enfouissement varie selon la nature du terrain, les croisements et l’exposition aux charges. Dans le résidentiel, on retrouve souvent des repères autour de 50 à 85 centimètres selon les cas, mais il faut toujours vérifier le contexte du chantier.

Sous une allée carrossable, la prudence monte d’un cran. Un simple jardin n’encaisse pas les mêmes contraintes qu’un passage de véhicule, et la résistance à l’écrasement du fourreau ne suffit pas si la tranchée est mal dimensionnée.

La règle pratique reste simple : plus le secteur est exposé, plus la protection doit être soignée. Un fourreau de qualité professionnelle ne compense pas une pose trop superficielle.

Signalisation et repérage

Le grillage avertisseur, parfois appelé filet avertisseur, se place au-dessus de la gaine pour signaler la présence du réseau enterré avant toute fouille future. C’est un détail qui évite bien des dégâts lors d’un autre chantier dans le jardin.

La couleur du filet et celle du fourreau aident au repérage. Le TPC rouge reste très lisible pour l’électricité, et le TPC vert peut servir à distinguer un autre réseau selon les conventions retenues sur le chantier.

Le côté pratique ne doit pas faire oublier la sécurité. Si un futur terrassement est prévu, la localisation précise de la gaine enterrée doit être notée dès maintenant. Un plan griffonné vaut mieux qu’une mémoire vague.

Pour sécuriser une installation extérieure, l’enfouissement ne fait pas tout : installer un paratonnerre sur la maison peut aussi s’imposer selon l’exposition du bâtiment.

Poser une gaine enterrée en extérieur, étape par étape

Une pose propre se prépare avant la première pelletée. Le câble doit rester accessible au tirage, la tranchée doit être régulière et les accessoires doivent être prêts au moment où le fourreau est déroulé.

Préparer le parcours

Commencez par tracer le trajet réel entre le point de départ et le point d’arrivée. Évitez les angles cassés, les zones où le terrain bouge beaucoup et les passages futurs de véhicules si vous n’avez pas prévu une protection renforcée.

Vérifiez aussi les points de sortie. Une arrivée vers un portail, une dépendance ou un local technique doit tenir compte du niveau du sol, des seuils et des éventuelles remontées de câble en façade.

À ce stade, on regarde déjà la cohérence d’ensemble. Le fourreau enterré n’est pas un accessoire isolé, c’est une partie du réseau électrique.

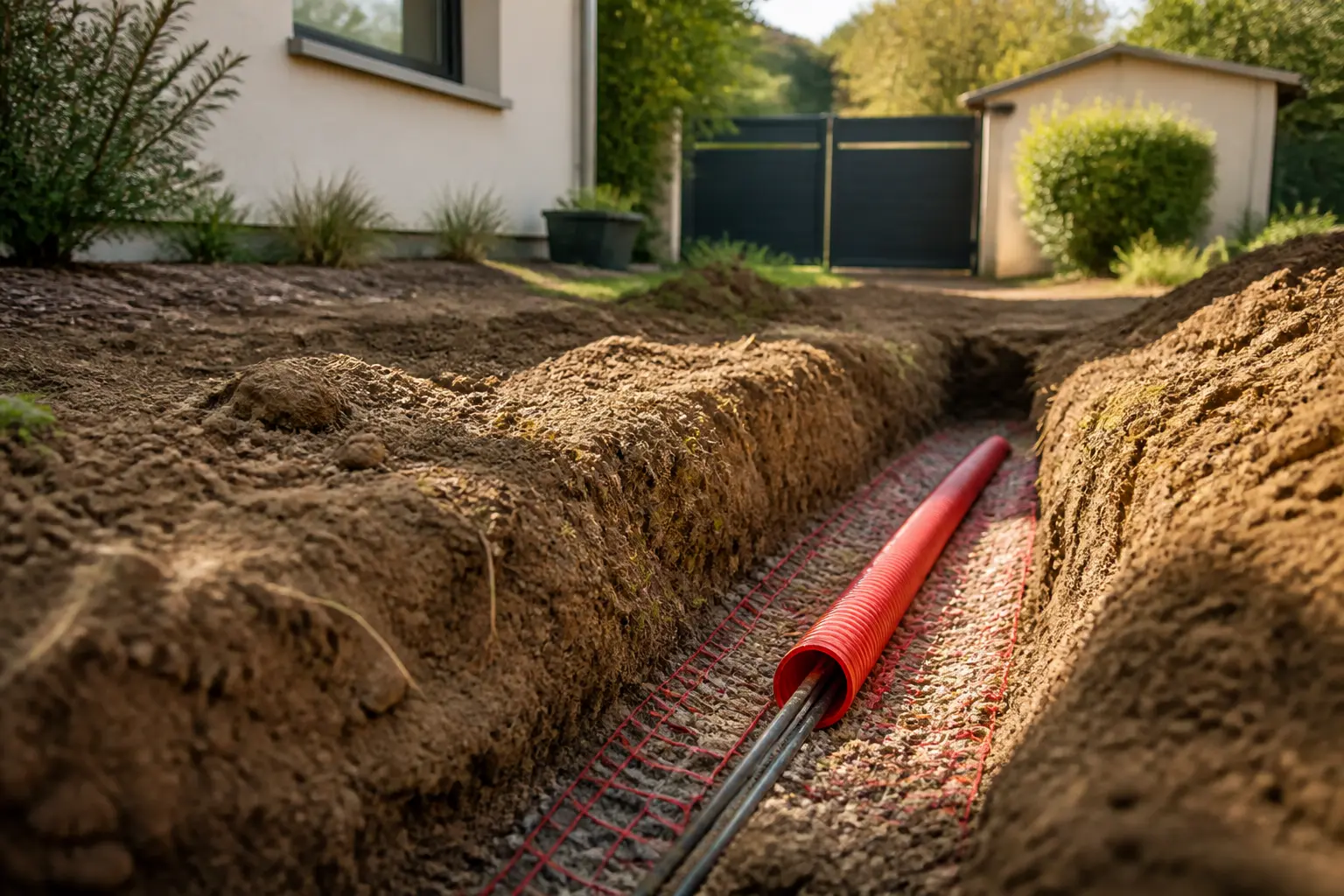

Creuser la tranchée et dérouler la gaine

La tranchée doit rester régulière, avec un fond propre et sans pierres agressives. Une pose sur lit de sable est souvent retenue pour limiter les points durs et améliorer la tenue du conduit.

Déroulez ensuite la gaine sans la vriller. Les gaines TPC en couronne peuvent garder une mémoire de forme, surtout sur des longueurs de 50 m ou 100 m. Mieux vaut les laisser se détendre un peu avant le placement définitif.

Le câble ne se tire qu’après vérification du cheminement. Si la tranchée comprend trop de coudes, le passage devient vite désagréable. Vous avez déjà essayé de pousser un câble dans un coude trop fermé ? La réponse est souvent non, et c’est tant mieux.

Tirer le câble et sécuriser

Avant de tirer, passez une aiguille de tirage ou utilisez le tire-fil déjà présent dans la gaine. Ce détail change beaucoup de choses sur un long passage, surtout avec un câble électrique un peu raide.

N’insistez jamais brutalement si ça bloque. Le fourreau doit rester libre de toute torsion excessive et le câble ne doit pas être blessé par frottement. Un passage qui force annonce souvent un problème de diamètre ou de tracé.

Une fois le câble en place, vérifiez la continuité, puis protégez le dessus du conduit avec le dispositif de signalisation adapté. Le remblai final se fait ensuite progressivement, sans tasser à coups secs.

Reboucher et contrôler

Le rebouchage ne doit pas abîmer la gaine de protection. On remonte la terre par couches, en surveillant les zones de jonction et les remontées vers les équipements extérieurs.

Un contrôle visuel avant fermeture définitive reste utile. Regardez les points d’entrée, le niveau de sortie, la présence du filet avertisseur et la cohérence du tracé avec le plan prévu.

Pour une installation complexe, l’intervention d’un professionnel est souvent plus sûre. C’est particulièrement vrai si le raccordement touche au compteur électrique, à un tableau principal ou à une alimentation de puissance.

Prix, accessoires et qualité : comment comparer avant d’acheter

Le prix fourreau électrique dépend moins du mot sur l’étiquette que de l’ensemble diamètre, longueur, matière et accessoires. À produit apparemment similaire, la différence de budget peut être nette.

Ce qui fait varier le prix

Le premier facteur reste le diamètre. Un diamètre 40 mm coûte logiquement moins qu’un diamètre 110 mm ou 160 mm, car la matière et la rigidité nécessaires ne sont pas les mêmes.

La longueur joue aussi. Une couronne de 25 m n’entre pas dans le même budget qu’une 100 m, et les marques professionnelles appliquent souvent un tarif supérieur pour une qualité plus régulière de polyéthylène ou de PVC.

La présence d’un tire-fil, d’une aiguille de tirage ou d’accessoires de raccordement fait monter la facture. Mais un conduit sans aide au tirage peut coûter plus cher au moment de la pose, surtout sur les longues distances.

Lire la fiche produit sans se laisser piéger

Une mention « étanche » ou « qualité professionnelle » ne suffit pas à elle seule. Cherchez la compatibilité avec l’installation électrique extérieure, la résistance à l’écrasement et la conformité annoncée à la NF C 15-100 quand elle est indiquée.

Le type de matière compte aussi. Le polyéthylène est fréquent pour la gaine TPC enterrée, tandis que le PVC apparaît davantage dans des usages de protection plus maîtrisées. La gaine annelée souple ne convient pas à toutes les sollicitations.

Prenez enfin le temps de vérifier la couleur et la destination réelle. Un fourreau rouge n’est pas automatiquement meilleur qu’un fourreau vert. Ce qui compte, c’est l’usage, la section et la tenue mécanique.

Penser aussi au coût de pose

Le prix d’achat du fourreau ne représente qu’une partie du budget réel. Il faut ajouter le terrassement, la préparation de la tranchée, le sable de lit, le filet avertisseur, le tirage du câble et parfois la reprise de sol.

Sur un petit chantier, la pose peut rester simple si le terrain est accessible. Dès qu’il y a des pavés, une terrasse, un accès en pente ou un sol dur, le coût grimpe vite. Le fourreau lui-même devient presque secondaire face au travail de préparation.

Le bon réflexe consiste donc à comparer le prix au mètre, puis le coût complet de l’installation. Un conduit un peu plus cher mais plus simple à poser peut finir par coûter moins lourd sur l’ensemble du chantier.

Faire le bon choix avant de creuser

Le choix d’un fourreau électrique se fait avant la tranchée, pas au moment où le câble refuse d’entrer. Type de conduit, diamètre, profondeur, filet avertisseur et réserve de longueur doivent être pensés ensemble, car le terrain ne pardonne pas les achats fragmentés.

Pour un extérieur, la logique reste la même : protection mécanique, cheminement lisible et capacité à évoluer. Un simple branchement peut vite devenir un sujet de réseau, de conformité et de budget global.

Avant de commander, vérifiez une dernière fois le parcours, les coudes, la profondeur d’enfouissement et la place disponible pour le câble à venir. C’est souvent là que se joue la différence entre une installation durable et un chantier à reprendre.

Sur un terrain humide ou mal drainé, la tranchée mérite d’être pensée avec l’évacuation des eaux ; l’utilité, l’installation et le prix d’un puisard éclairent bien ce point.

Foire aux questions

À quoi sert un fourreau électrique dans une installation extérieure ?

Un fourreau électrique protège le câble lorsqu’il traverse une tranchée, un jardin ou une zone technique. Il limite les risques d’écrasement, de frottement et de détérioration liés à l’humidité ou aux travaux futurs.

Quelle différence entre une gaine ICTA et un fourreau enterré ?

La gaine ICTA est surtout destinée aux passages intérieurs ou protégés, avec une résistance mécanique plus limitée. Un fourreau enterré, comme une gaine TPC, est conçu pour résister aux contraintes du sol et aux travaux de terrassement.

Quel diamètre choisir pour faire passer un câble électrique sans difficulté ?

Le choix dépend du nombre de câbles, de la longueur du trajet et des coudes éventuels. Pour beaucoup de raccordements extérieurs, un diamètre de 63 mm offre un bon compromis, tandis qu’un 40 mm peut vite devenir trop juste si le tirage est long ou complexe.

Quelle est la norme à respecter pour poser un fourreau électrique ?

La référence courante est la NF C 15-100 pour les installations basse tension. Elle encadre la protection des câbles, leur cheminement et les conditions de sécurité, notamment pour les liaisons enterrées et les raccordements de dépendances.

Combien coûte le passage d’un fourreau électrique ?

Le prix dépend du diamètre, de la longueur, de la matière du conduit et du terrain à creuser. Le coût total inclut souvent bien plus que le fourreau lui-même, car le terrassement, le lit de sable, le filet avertisseur et la pose pèsent aussi sur le budget.
