Comprendre le rôle du plan de masse dans un dossier d’urbanisme

Le plan de masse sert à montrer le projet tel qu’il s’inscrit sur le terrain, et non dans l’abstrait.

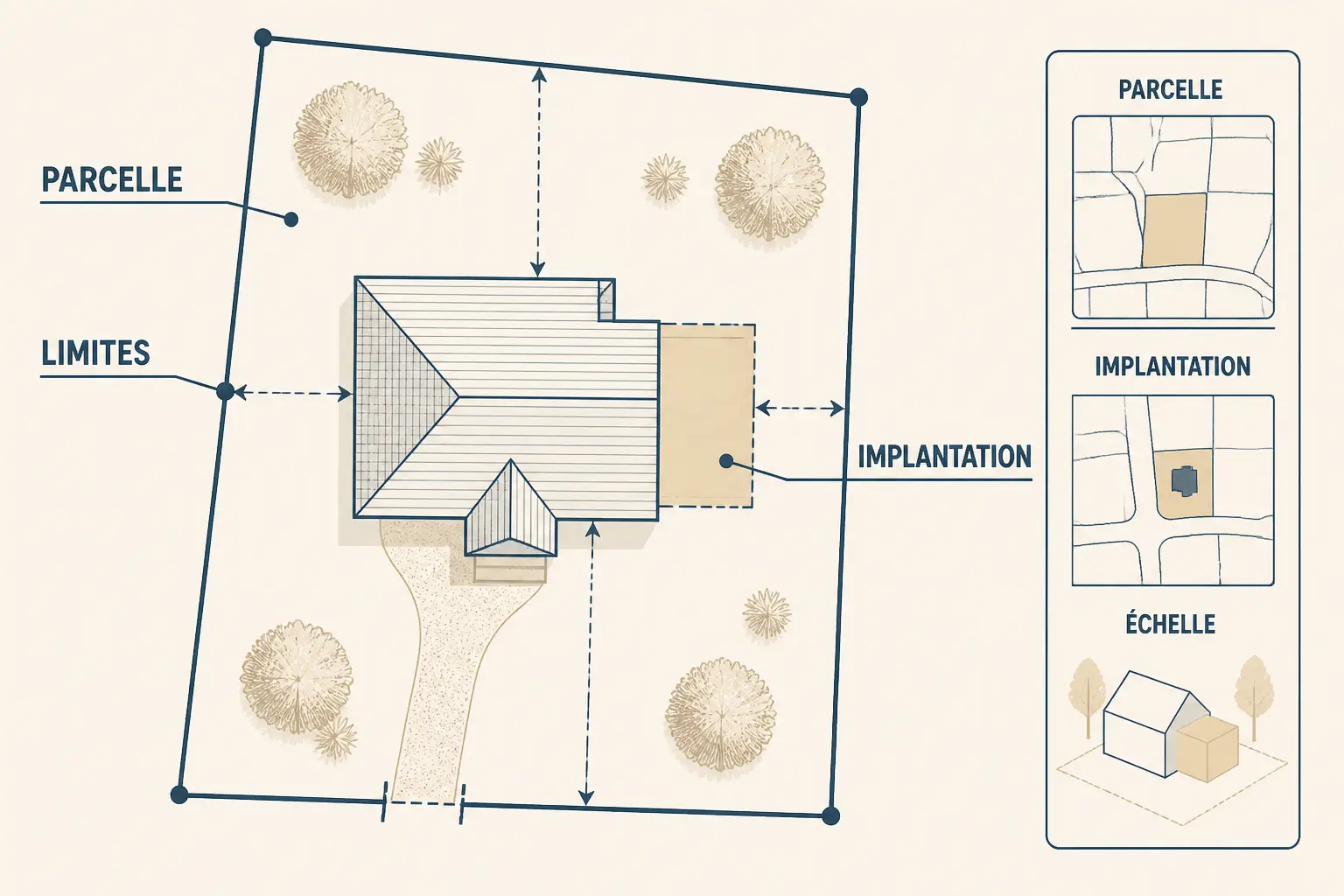

Un plan qui montre le projet à l’échelle de la parcelle

Un plan de masse n’est pas un dessin décoratif. C’est une vue de dessus qui situe la maison, les annexes, les accès et les aménagements dans les limites de la parcelle. Le point de départ reste toujours le terrain, pas l’objet architectural pris isolément.

On parle ici de parcelle, de limites de propriété, d’emprise au sol et de construction projetée. Ces termes paraissent techniques, mais ils décrivent simplement ce qui existe déjà, ce qui sera ajouté et la place que cela occupe au sol. La difficulté vient souvent d’un projet qui semble modeste, mais qui modifie la circulation, les vues ou les distances réglementaires.

Le plan de masse s’applique à de nombreux projets : extension, abri de jardin, garage, piscine, terrasse, maison neuve, ou encore modification des accès et du stationnement. Dans tous ces cas, la mairie doit vérifier que l’implantation respecte les règles locales et les contraintes du terrain.

Plan cadastral, plan de situation et plan de masse : ne pas les confondre

Ces trois documents n’ont pas le même rôle. Le plan cadastral repère la parcelle dans la commune, le plan de situation localise le terrain à l’échelle du quartier ou du territoire, et le plan de masse détaille l’organisation du projet sur la parcelle elle-même.

Le plan cadastral, ou extrait cadastral, donne une base utile pour retrouver les références cadastrales et les contours de la parcelle. Mais il ne suffit pas pour un dossier d’urbanisme : il ne montre pas toujours les éléments construits avec la précision nécessaire, ni les ajustements récents du terrain.

Le plan de situation répond à une question simple : où se trouve le terrain dans la commune ? Le plan de masse répond à une autre, plus concrète : comment le projet s’insère-t-il à l’intérieur de la propriété ? Cette distinction évite bien des confusions au moment de déposer une déclaration préalable ou un permis de construire.

Exemple de plan de masse annoté : comment le lire avant de le reproduire

Un bon exemple de plan de masse se lit comme un trajet visuel, depuis la limite cadastrale jusqu’aux réseaux et aux aménagements prévus.

Les repères qui doivent apparaître au premier regard

Dès le premier coup d’œil, vous devez retrouver la flèche du nord, l’échelle, la légende et les références cadastrales. La voirie, c’est-à-dire la rue ou le chemin d’accès, doit aussi être clairement nommée pour que le document reste compréhensible sans explication orale.

Le plan doit distinguer sans ambiguïté les constructions existantes et les constructions projetées. Une maison déjà présente, une annexe existante, un futur garage ou une terrasse à créer ne peuvent pas se confondre visuellement. C’est souvent à ce stade que les dossiers deviennent flous.

Les annotations doivent rester sobres, lisibles à l’impression et cohérentes avec les autres pièces du dossier. Un texte trop petit ou trop chargé complique la lecture du service urbanisme. Le document doit fonctionner aussi bien à l’écran que sur papier.

Une légende simple pour distinguer l’existant du projet

La logique la plus claire consiste à utiliser des hachures, des pointillés ou des teintes légères pour différencier ce qui existe déjà de ce qui sera créé. Le document doit rester lisible en noir et blanc, car un dossier imprimé peut perdre ses nuances de couleur.

La légende peut mentionner une démolition éventuelle, une extension, une terrasse, un bassin de piscine, une plantation ou une aire de stationnement. Tout symbole employé doit être expliqué. Sinon, le plan devient une sorte de devinette graphique, et ce n’est pas ce que cherche l’administration.

Voici quelques repères courants à faire apparaître :

Une légende bien pensée évite les malentendus. Elle permet aussi de comparer rapidement le plan de masse avec les plans de façade, les coupes ou la notice du dossier.

Les informations obligatoires à faire figurer

Le contenu attendu varie selon le projet, mais certains éléments reviennent presque toujours, parce qu’ils structurent la lecture technique et réglementaire du terrain.

Délimiter le terrain et fixer une échelle cohérente

Le plan doit faire apparaître les limites du terrain, les références de parcelle et l’orientation nord. Les dimensions utiles de la parcelle sont également à indiquer lorsqu’elles aident à comprendre l’implantation, notamment sur les terrains étroits ou irréguliers.

Les échelles utilisées sont souvent 1/100, 1/200 ou 1/500, mais elles ne s’appliquent pas mécaniquement à tous les cas. Un petit terrain avec une extension proche des limites demandera une lecture fine, tandis qu’une grande parcelle pourra nécessiter une échelle plus large pour conserver une vue d’ensemble.

La bonne échelle doit laisser voir le projet, les distances et le reste de la parcelle. Si le dessin devient illisible, vous perdez l’intérêt du document. À l’inverse, un plan trop éloigné masque les cotes utiles.

Situer les constructions et mesurer les distances utiles

Le plan de masse doit montrer la maison, les annexes, les éventuelles constructions voisines si elles influencent le projet, ainsi que l’ouvrage prévu. L’objectif n’est pas d’encombrer le document, mais de rendre visibles les interactions entre le bâti et le terrain.

Les dimensions du projet, son implantation et les distances aux limites séparatives ou à la voie doivent apparaître clairement. Dans bien des communes, ces mesures sont directement liées au règlement du PLU, qui peut imposer un recul, une hauteur maximale, une emprise au sol limitée ou un niveau de pleine terre à conserver.

Le plan ne se contente donc pas de dessiner une forme. Il sert à vérifier si le projet respecte les règles d’urbanisme. Un abri de jardin trop proche d’une limite, une extension trop haute ou un garage mal placé peuvent bloquer l’instruction, même si le projet reste modeste.

Rendre visibles les accès, réseaux et eaux pluviales

Le plan doit aussi montrer les accès véhicules et piétons, la voirie, les places de stationnement et le portail si le projet les modifie. Pour une maison neuve ou une extension importante, la logique de circulation compte presque autant que l’implantation du bâtiment.

Les raccordements existants ou prévus doivent être identifiés : eau potable, électricité, gaz, télécommunications, eaux usées et assainissement. Selon les cas, le service urbanisme peut demander une représentation des branchements, des regards ou du mode d’évacuation. Le sujet des eaux pluviales mérite également une place claire, surtout si le projet augmente les surfaces imperméabilisées.

La végétation n’est pas un détail quand elle structure le terrain. Les arbres conservés, supprimés ou plantés peuvent peser sur la lecture du projet, notamment si le PLU impose des règles de pleine terre ou de traitement paysager. Le terrain naturel et l’altitude deviennent alors des repères utiles.

Les mentions portées sur le plan doivent aussi rester cohérentes avec les rubriques du dossier administratif. Pour les projets soumis à déclaration préalable, le formulaire Cerfa 13703 précise notamment les travaux et caractéristiques à déclarer.

DP2 et PCMI2 : adapter la pièce au type d’autorisation

Le même terrain ne nécessite pas le même niveau de détail selon qu’il relève d’une déclaration préalable ou d’un permis de construire.

Pour une déclaration préalable, montrer la modification avec précision

Dans une déclaration préalable, le plan de masse DP2 sert souvent à documenter un projet ponctuel : abri de jardin, piscine, terrasse, portail ou petite extension. L’objectif est de montrer où se situe la modification, quelle place elle prend et quelles distances elle laisse aux limites du terrain.

Le document n’a pas besoin d’être surchargé. Sur une parcelle modeste, quelques cotes bien placées valent mieux qu’une accumulation d’informations peu lisibles. Le service urbanisme veut comprendre ce qui change, pas décoder un plan trop bavard.

La difficulté se trouve souvent dans le niveau de détail à retenir. Un portail déplacé, une terrasse surélevée ou un petit garage peuvent avoir des incidences différentes selon les communes. Le plan doit donc rester précis tout en conservant une lecture simple.

Pour un permis de construire, documenter l’implantation globale

Le plan de masse PCMI2 joue un rôle plus large dans un permis de construire. Il accompagne souvent une maison neuve, une extension importante ou un projet qui modifie les réseaux, les accès et les aménagements extérieurs.

Dans ce cas, le plan doit intégrer davantage d’informations : terrain naturel, altimétrie, raccordements, assainissement, nivellement et organisation des abords. L’administration doit comprendre non seulement ce qui est construit, mais aussi comment le projet s’insère dans le sol et dans son environnement immédiat.

Le plan de masse doit rester cohérent avec les autres pièces du dossier de permis de construire : plans de façade, coupes, notice descriptive et, le cas échéant, insertion paysagère. Si une pièce dit une chose et qu’une autre suggère le contraire, le dossier perd en crédibilité. Vous voyez le problème ?

Faire votre plan gratuitement, étape par étape

Réaliser un plan de masse gratuit est possible pour des projets simples, à condition de partir de données fiables et de suivre une méthode rigoureuse.

Partir d’un extrait cadastral et vérifier le terrain réel

Le point de départ le plus accessible reste l’extrait cadastral. Il permet de retrouver la parcelle, ses références et son environnement immédiat. C’est une base pratique pour préparer un brouillon de plan de masse.

Mais le cadastre ne remplace pas un bornage. Les clôtures visibles, les bornes et les limites de propriété juridiquement établies peuvent différer. Il faut donc croiser ces informations avec les mesures disponibles, les plans de géomètre et ce que vous connaissez déjà des constructions existantes.

Le terrain réel a toujours le dernier mot. Une haie, un muret ou une ancienne clôture ne suffisent pas à fixer une limite de propriété avec certitude. Beaucoup d’erreurs commencent par un simple report du cadastre, sans vérification sur place.

Choisir l’échelle puis dessiner les éléments permanents

Une fois la base repérée, commencez par tracer le contour du terrain, la voirie, la maison existante et les annexes fixes. Ajoutez ensuite les accès, les réseaux, les arbres à conserver et les éléments du relief si le terrain présente une pente.

L’ordre de dessin compte. Partez des éléments permanents, puis ajoutez le projet et les cotes. Cette méthode évite les décalages entre le plan et la réalité du site, surtout lorsque plusieurs aménagements cohabitent sur une même parcelle.

Pour convertir les mesures, utilisez une méthode cohérente avec l’échelle retenue. Le plus simple consiste à travailler dans un outil de dessin basique, un logiciel de présentation ou un service de cartographie, puis à vérifier la lisibilité à l’impression. Un outil gratuit peut suffire pour un dossier simple, mais il ne remplace pas le contrôle réglementaire.

Ajouter le projet, les cotes et une légende avant l’export

Le projet doit ensuite apparaître avec une différenciation graphique nette. Une extension nouvelle, une terrasse, une piscine ou un abri de jardin doivent ressortir sans ambiguïté face à l’existant. C’est cette distinction qui rend le dossier exploitable.

Avant l’export, vérifiez les points essentiels : nord, échelle, dimensions, distances aux limites, nom du projet, légende et titre du document. Une cote manquante ou une flèche du nord oubliée suffit parfois à entraîner une demande de complément.

L’export au format PDF doit rester net, avec une taille qui permet de lire les annotations. Testez le document à l’écran, puis sur papier. Un plan clair en version numérique peut devenir illisible une fois imprimé, surtout si les traits sont trop fins.

Cinq modèles à adapter selon votre projet

Un modèle ne sert jamais à être copié tel quel. Il aide à comprendre quels repères mettre en avant selon la nature du projet et la configuration du terrain.

Abri de jardin et garage : une implantation lisible en quelques cotes

Pour un abri de jardin ou un garage, le plan de masse doit montrer la maison existante, l’annexe projetée et les limites séparatives, avec des distances clairement cotées. Le document reste généralement simple, mais il ne doit pas être vague.

L’accès compte aussi. Si l’entrée des véhicules change, si le portail est déplacé ou si un passage doit être conservé, le plan doit le montrer. Les arbres à préserver ou les réseaux à éviter peuvent également figurer s’ils influencent l’implantation.

Le sujet est parfois plus sensible qu’il n’en a l’air. Un petit volume peut modifier la vue depuis la rue, créer une gêne de voisinage ou se heurter aux règles locales de recul et de hauteur. Le PLU reste la référence.

Extension et terrasse : relier le projet à la maison existante

Une extension accolée doit être lue comme une continuité de la maison existante. Le plan doit donc montrer le raccord entre les deux volumes, les dimensions de l’extension et les espaces restants autour de la construction. L’ensemble doit rester cohérent.

Pour une terrasse, la question varie selon qu’elle est de plain-pied, surélevée ou qu’elle modifie la topographie du terrain. Une terrasse légèrement rehaussée peut avoir un impact bien plus visible qu’un simple dallage posé à niveau. Ce détail peut changer la lecture du dossier.

Les limites de propriété, l’écoulement des eaux et les vues vers les voisins prennent souvent de l’importance. Une terrasse orientée vers un jardin voisin ne se traite pas comme un simple rectangle sur un plan. Elle appelle une représentation nette, parfois accompagnée de cotes de hauteur ou de niveaux.

Piscine ou maison neuve : représenter aussi les réseaux et le nivellement

Pour une piscine, le plan de masse doit localiser le bassin, les margelles, le local technique, les accès et les distances aux limites. Le dessin doit aussi montrer ce qui entoure la piscine, car l’administration regarde autant le volume d’eau que son insertion dans le jardin.

Pour une maison neuve, le plan devient plus dense. Il faut représenter l’implantation du bâti, le stationnement, les raccordements, l’assainissement et les aménagements extérieurs. La logique de fonctionnement du terrain est alors presque aussi importante que la forme de la maison.

L’altitude du terrain, le terrain naturel et les écoulements d’eaux pluviales deviennent déterminants dès qu’il y a du nivellement. Une pente, un remblai ou un décaissement peuvent modifier la façon dont le projet s’écoule et se raccorde au reste de la parcelle.

Un modèle destiné à un abri de jardin doit faire apparaître précisément son implantation, ses dimensions et les autres constructions déjà présentes. La question de deux abris de jardin dépend en effet de leur surface cumulée et des règles locales.

Trouver les données fiables avant de dessiner

Un plan de masse soigné ne vaut rien si les données de départ sont fragiles. Le plus simple consiste à hiérarchiser les sources officielles, techniques et de terrain.

Lire le PLU avant de fixer l’implantation

Le premier document à consulter reste le PLU, avec son règlement écrit, son plan de zonage et, lorsqu’elles existent, ses servitudes ou orientations d’aménagement. C’est lui qui fixe les contraintes d’implantation, de hauteur, de stationnement, de végétalisation et de gestion des eaux.

Dans beaucoup de cas, les règles du PLU ont un effet direct sur le plan de masse. Un recul imposé, une emprise au sol limitée ou une obligation de préserver une partie de la pleine terre obligent à ajuster le dessin dès le départ. Corriger après coup est toujours plus pénible.

Le bon réflexe consiste à noter les règles applicables avant de tracer. Vous évitez ainsi de dessiner un projet séduisant, mais déjà non conforme. Le dossier d’urbanisme reste un exercice d’arbitrage, pas une simple mise en page.

Quand demander un avis au service urbanisme ou à un professionnel

Un échange avec le service urbanisme de la commune est utile dès que le terrain présente une difficulté : pente marquée, secteur protégé, assainissement non collectif, accès délicat ou projet proche des limites. Un simple doute sur la lecture du PLU peut aussi justifier une prise de contact.

Le rôle de chacun doit rester clair. Le géomètre sécurise les mesures et les limites, l’architecte intervient sur les projets les plus complexes et le maître d’œuvre peut coordonner la conception technique. Le service urbanisme, lui, renseigne sur l’interprétation des règles locales, sans se substituer à l’instruction formelle.

Une validation informelle ne remplace jamais l’examen du dossier. Elle peut toutefois éviter un mauvais départ, surtout quand le projet touche à la fois l’implantation, les réseaux et les règles de voisinage. Pourquoi prendre le risque de dessiner à l’aveugle ?

Déposer un document clair et éviter les demandes de complément

Le dernier contrôle doit rester simple : votre plan de masse doit pouvoir se lire sans explication orale, avec une cohérence parfaite entre les pièces du dossier.

La checklist à passer en revue avant le dépôt en mairie

Avant le dépôt, vérifiez d’abord la présence de l’échelle, du nord, des limites du terrain, des références cadastrales, de la légende et de l’adresse ou de la voie. Ces repères de base évitent déjà une bonne partie des retours.

Contrôlez ensuite les dimensions du projet, les distances aux limites, les accès, le stationnement, les réseaux et les eaux pluviales, selon la nature du chantier. Si le projet prévoit une terrasse, une extension ou une piscine, ces éléments doivent apparaître avec une clarté suffisante.

Enfin, assurez-vous que les éléments projetés correspondent exactement aux autres pièces du dossier d’urbanisme. Une discordance entre le plan de masse, les plans de façade ou la notice suffit à fragiliser l’ensemble. Le dossier doit raconter la même histoire, pièce après pièce.

Les erreurs qui fragilisent le plus souvent un plan de masse

L’absence de flèche du nord, une échelle incohérente ou des cotes illisibles figurent parmi les erreurs les plus fréquentes. Les limites de propriété approximatives posent aussi problème, surtout lorsque le projet s’approche d’un voisin ou de la voirie.

Autre point sensible : le projet est parfois mal différencié de l’existant. On voit alors un plan propre, mais ambigu, avec des raccordements oubliés ou des aménagements extérieurs absents. Le document semble soigné, mais il ne répond pas vraiment à la demande.

La meilleure logique reste la simplicité rigoureuse. Un plan de masse lisible, complet et cohérent vaut mieux qu’un document sophistiqué, mais flou. Lorsque la parcelle, les cotes et les réseaux sont bien représentés, le dossier gagne en solidité.

Le point de départ reste toujours le même : comprendre le terrain avant de dessiner le projet. Si vous retenez cette règle, vous éviterez déjà une grande partie des erreurs classiques. Et lorsque le doute persiste, un regard extérieur sur le PLU ou sur les limites du terrain peut faire gagner du temps au moment du dépôt.

Les ouvrages liés à l’écoulement des eaux pluviales méritent également d’être localisés lorsqu’ils font partie du projet. Prévoir un drainage par puisard implique de vérifier son emplacement, son accès et sa compatibilité avec le terrain.

Faire le bon choix pour votre dossier

Le plan de masse n’est pas qu’une pièce administrative parmi d’autres. C’est le document qui relie le terrain, le projet et les règles d’urbanisme. S’il est clair, la mairie comprend plus vite la logique de votre demande et l’ensemble du dossier gagne en lisibilité.

Pour une déclaration préalable comme pour un permis de construire, la méthode reste la même : partir de données fiables, distinguer l’existant du projet et faire apparaître les éléments utiles sans surcharge. C’est cette précision tranquille qui fait la différence. Vous avez un doute sur l’implantation, les limites ou les réseaux ? Mieux vaut le lever avant de déposer que pendant l’instruction.
